Als ich zum ersten Mal von 3D-Scannern hörte und eine ihrer wichtigen Aufgaben erkannte – die Umwandlung realer Objekte in 3D-Modelle –, stellte sich mir die Frage: Wie genau sind sie? Wie viele andere Menschen achtete ich, sobald ich von dieser Technologie erfuhr, ganz natürlich auf die Genauigkeit, die sie erreichen kann, da dies sicherlich ein einfaches und direktes Kriterium zur Beurteilung der Qualität eines Scanners zu sein scheint. Aber ist das wirklich der Fall? Hier sind alle Fakten zur Genauigkeit, die Sie als an 3D-Scans interessierter Mensch kennen sollten:

Was ist Genauigkeit?

Genauigkeit vs. Auflösung

Wie messen wir die Genauigkeit eines Scanners?

Welche Faktoren können die Genauigkeit eines Scanners beeinträchtigen?

Ist Genauigkeit wichtig?

Wie steht es um die Genauigkeit von Einstar?

Was ist Genauigkeit?

Genauigkeit wird definiert als „der Grad, in dem ein Messergebnis dem korrekten Wert oder Standard entspricht“ und ist im Wesentlichen die Nähe einer gegebenen Reihe von Messungen zum vereinbarten Wert/wahren Wert des Objekts. Im Allgemeinen ist die Genauigkeit das Ergebnis einer Messung unter idealen Bedingungen und kann nicht allein anhand visueller Effekte beurteilt werden.

Genauigkeit vs. Auflösung

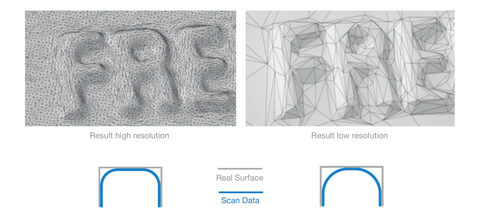

Die Auflösung definiert den Punktabstand, den der Scanner erfasst. Je kleiner der Abstand, desto höher die Auflösung und desto mehr Punktedichte in den Daten für bessere Details. Wenn Sie eine niedrige Auflösung wählen, ist der Punktabstand größer und es werden weniger Punkte generiert. Wir empfehlen, beim Scannen großer Objekte eine niedrige Auflösung einzustellen, um ein besseres Scan-Erlebnis zu erzielen.

Die Auflösung von Einstar ist variabel, die beste Auflösung kann bis zu 0,1 mm erreichen

Auflösung im Portraitmodus: 0,2 mm – 3,0 mm (Auflösung von 1,0 mm empfohlen)

Auflösung im Objektmodus: 0,1 mm – 3,0 mm (Auflösung von 0,5 mm empfohlen)

Genauigkeit und Auflösung stellen also unterschiedliche Dinge dar. Wenn Sie sich über den Grad der Genauigkeit oder Auflösung, den Sie benötigen, nicht sicher sind, steht Ihnen unser Team aus Messexperten (eingebetteter Link von sales@shining3d.com) gerne zur Seite.

Wie messen wir die Genauigkeit eines Scanners?

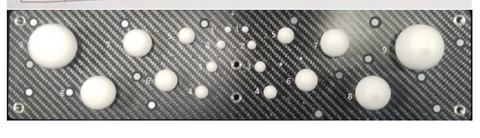

Für genaue Ergebnisse sind mehrere Scans der Kalibrierungsartefakte (normalerweise ein zertifizierter Kugelstab) in verschiedenen Winkeln unter idealen Umgebungsbedingungen gemäß der Norm VDI/VDE 2634 erforderlich. Jeder Scanner der EinScan Pro-Serie undder EinScan H-Serie folgt denselben Standards, um sicherzustellen, dass die Genauigkeit innerhalb der aufgeführten Werte kontrolliert wird.

Als führender Entwickler des Industriestandards „Chinese Structure Light 3D Measurement System“ hat SHINING 3D Genauigkeit immer sehr ernst genommen. Im Gegensatz zur „Einzelbildgenauigkeit“ testen wir die „Genauigkeit ausgerichteter Daten“ in einer professionellen Messmethode. Da 3D-Modelle normalerweise aus mehreren gescannten Bildern zusammengefügt werden, ist die Genauigkeit, von der wir sprechen, in den meisten Fällen nicht die höchste Genauigkeit, die mit einem einzelnen Scan erreicht werden kann.

Welche Faktoren können die Genauigkeit eines Scanners beeinträchtigen?

Wie oben erwähnt, werden Genauigkeitstests im Allgemeinen in einer idealen Umgebung durchgeführt. Es ist jedoch leicht zu erkennen, dass die Ergebnisse eines Genauigkeitstests von zahlreichen Faktoren beeinflusst werden können, wie z. B. die Qualifikation des Bedieners, Temperatur und Luftfeuchtigkeit im Labor, Vibration, Kalibrierung, Oberflächenbeschaffenheit, Oberflächenfarbe, Sauberkeit der Teile usw.

Ist Genauigkeit wichtig?

Um diese Frage zu verstehen, ist es äußerst wichtig, die spezifische Anwendung des gescannten Modells zu verstehen. Beim 3D-Scannen ist Genauigkeit besonders wichtig für industrielle Anwendungen wie Qualitätsprüfung und Reverse Engineering.

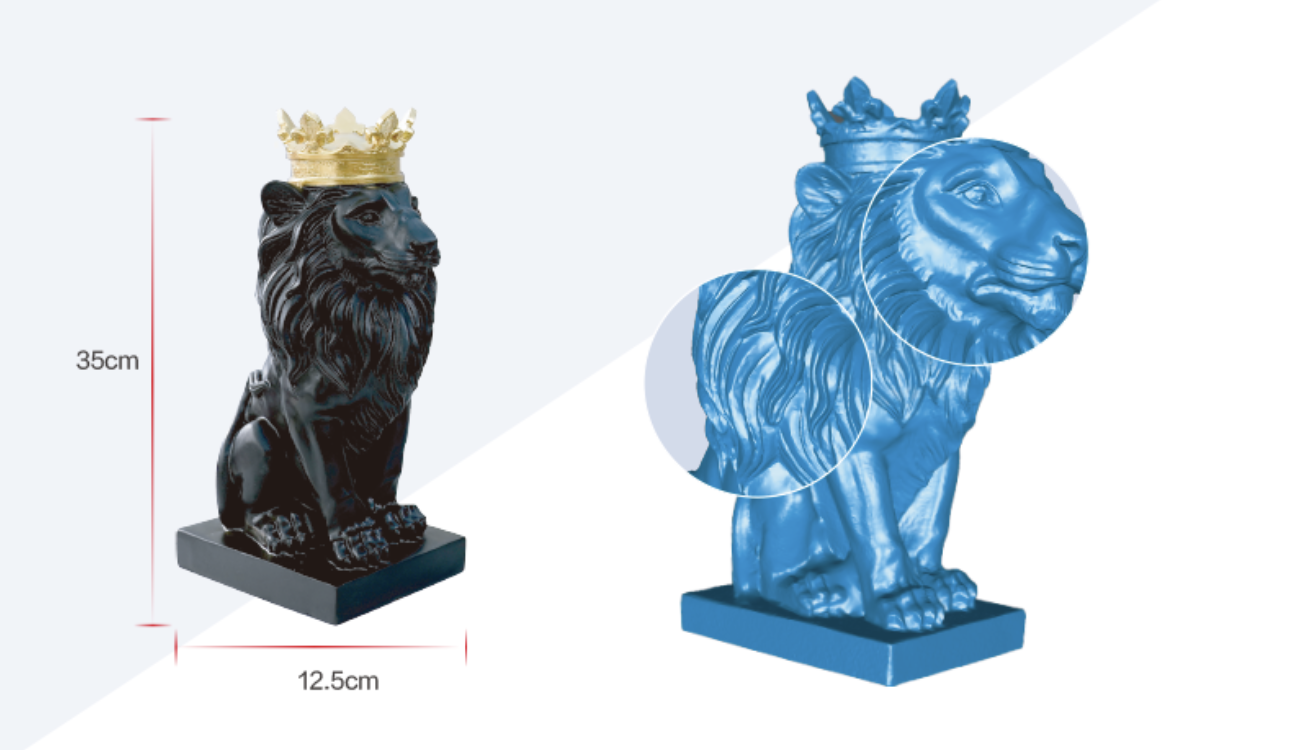

Und für Anwendungen, die 3D-Daten nur visuell verwenden, wie etwa Datenarchivierung und virtuelle Displays, ist Genauigkeit möglicherweise kein sehr wichtiger Faktor. Will Co. hat beispielsweise mit Einstar das menschliche Gesicht gescannt, um eine Halloween-Maske herzustellen. Um die Größe des Gesichts zu berücksichtigen, erfordert eine solche Anwendung zweifellos ein gewisses Maß an Genauigkeit beim Scan, um die Gesichtsdetails wiederherzustellen, aber sie erfordert keine so hohe Passgenauigkeit wie eine hochpräzise industrielle Inspektion. Einstar ist in solchen Szenarien sicherlich willkommen.

Einstar ist auch für den 3D-Druck genau genug, und Sie können sich das Video von 3D Prints&Builds ansehen, in dem er eine etwa 7 cm große Figur scannt und ausdruckt.

Weitere gescannte Daten finden Sie in der 3D-Galerie

Weitere Anwendungsszenarien finden Sie unter: Anwendungen

Was​ über die Genauigkeit von Einstar?

Um den Einstar zugänglicher zu machen, führen wir im Gegensatz zu anderen EinScan-Modellen, bei denen wir jeden Scanner auf Genauigkeit testen, beim Einstar stichprobenartige Genauigkeitstests durch. Jede Kalibrierplatte des Einstar aus Glasmaterial, die Stabilität und Konsistenz gewährleistet, wird jedoch auf die GLEICHE Weise wie bei einem professionellen Scanner gemessen, damit der Einstar eine Genauigkeit im Submillimeterbereich erreicht. Benutzer können gute Ergebnisse aus ihren Scandaten kontrollieren, indem sie bei Bedarf mit dem Einstar kalibrieren.

Professionelle Scanner haben in der Regel eine hohe Genauigkeit. Wenn Genauigkeit ein Schlüsselfaktor für Ihre Anwendung ist, lohnt es sich immer, in einen professionellen Scanner zu investieren. Auch ein weniger teurer Scanner kann die richtige Wahl sein, um gute Daten für Ihre Zwecke zu liefern. Wählen Sie den richtigen Scanner für Ihre Anwendung, nicht nur auf der Grundlage eines Datenblatts.

Wenn Sie Hilfe bei der Scannerauswahl benötigen, wenden Sie sich bitte an sales@shining3d.com . Dort gibt es viele Fachleute, die Ihre Fragen zu Genauigkeit und Modellauswahl beantworten können!
